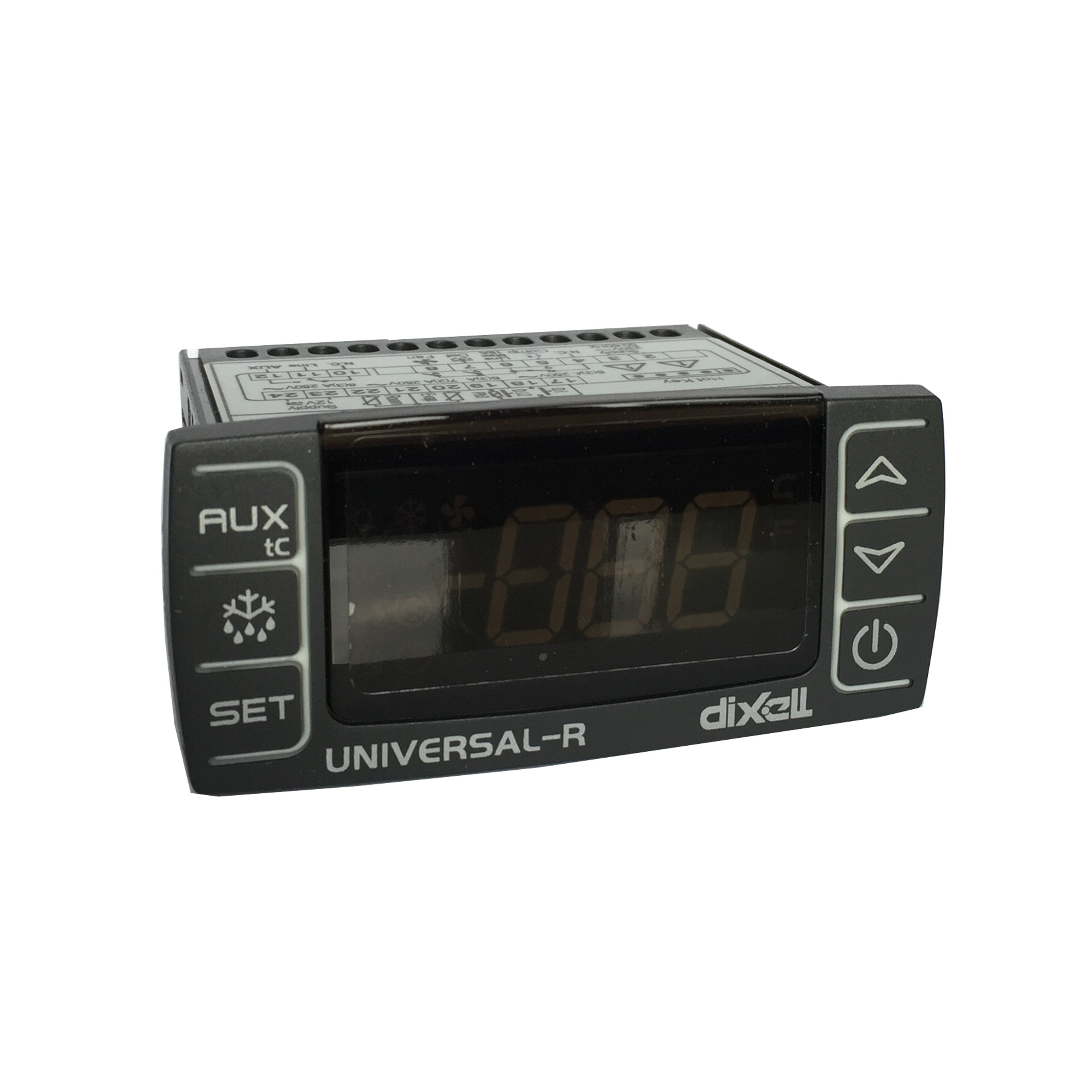

Dixell Universal Digital Regulator UNIV - 4 R

Dixell Universal digital regulator UNIV - 4 R

Egenskaper hos Dixel Universa digital regulator UNIV -4 R

Dixell presenterar den nya mångsidiga Universal-R4, regulatorn med två strömförsörjningar. UNIVERSAL-R4 ersätter de flesta kyl- och värmeregulatorer (över 150 modeller) i ett standard 32 x 74 mm hölje i de vanligaste applikationerna. UNIVERSAL-R4 erbjuder en bekväm, mångsidig och snabbinstallerad lösning: lämplig för både 12 V AC/DC och 230 V AC. Många funktioner gör den här enheten till den optimala lösningen för många typiska applikationer.

Styrenheten kan användas för avfrostning av dubbla förångare. Två förångargivare och en specifik parameter gör det möjligt att specificera två avfrostningsändar. UNIVERSAL-R4 är klar för användning i tre enkla steg:

7 olika parameterförinställningar - som kan väljas via parametern tc - täcker de flesta huvudanvändningsområden. De 6 knapparna på frontpanelen ger direkt åtkomst till huvudfunktionerna, medan displayen ger användaren information om larm och driftstatus i realtid. Styrenheten kan programmeras med hjälp av en HOTKEY. Energibesparande åtgärder blir allt viktigare i dessa dagar:

Därför är den här styrenheten utrustad med komplett kompressorhantering. Genom att övervaka kompressortemperaturen under drift kan man se när underhåll av kompressorn är nödvändigt för att bibehålla bästa möjliga energieffektivitet. Kompressorn kan stängas av om kompressortemperaturen stiger. Detta förhindrar tekniska fel eller försämring av applikationen.

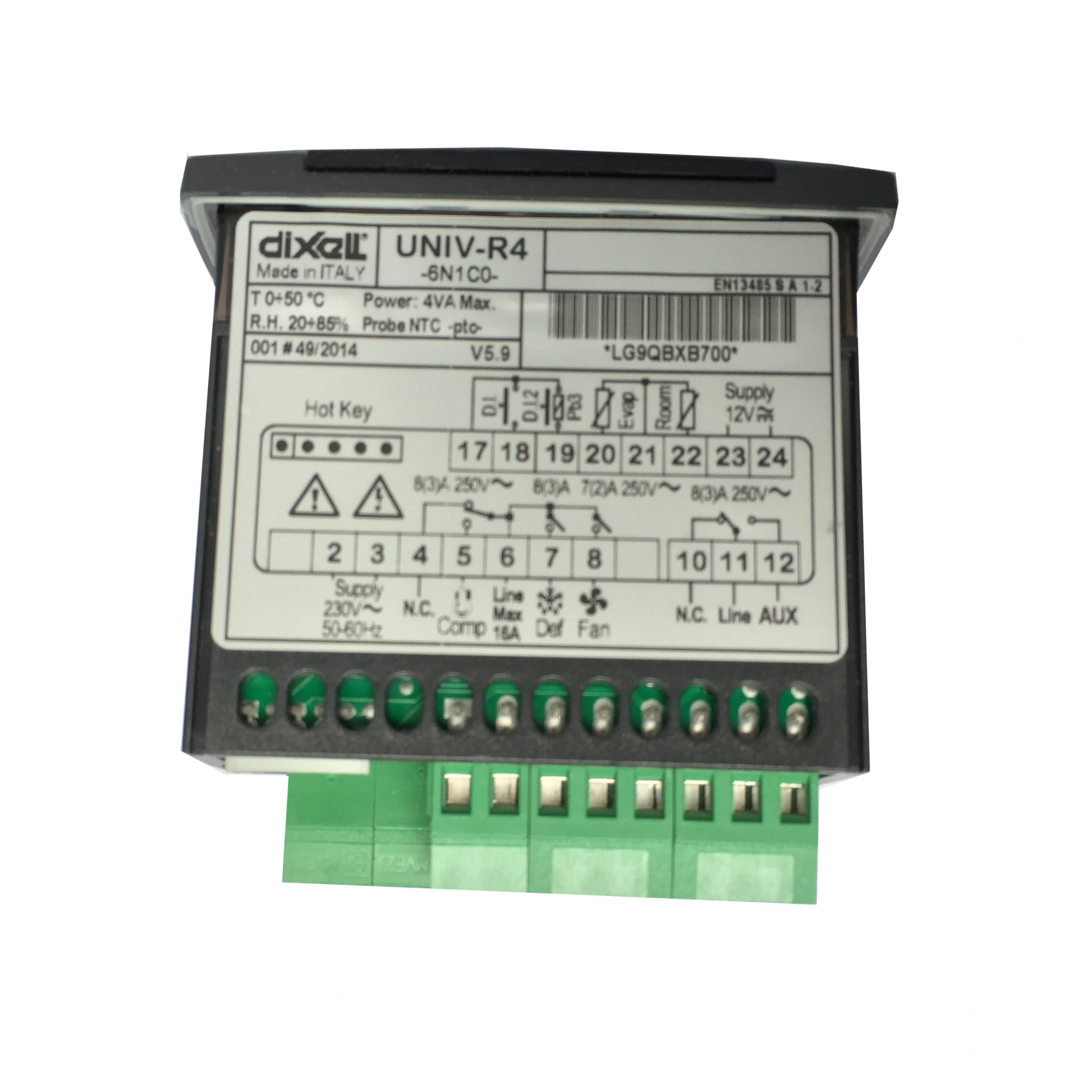

Funktioner - dubbelspänning 12 V AC/DC och 230 V AC - lågspänning (12 V AC/DC) och nätspänning (230 V AC), valbar på anslutningsplintarna - snabb och enkel driftsättning - direktval av de olika funktionerna med en knapptryckning - ny front i CX-utförande - display med olika symboler som statusmeddelanden och larm.
6 knappar för programmering och drift av enheten - Funktion för andra förångaren möjlig - det fjärde reläet (AUX) och givaren Pb3 kan realiseras för användning av en andra förångare.
Dessa kan ställas in oberoende av varandra via parametrarna. - På/av-knapp finns för på/av-funktionen (standby)n.

• Skydd på framsidan: IP65
• Drifttemperatur: 0 ... +60°C
• Luftfuktighet i driftsmiljön: 20 ... 85% RH (icke-kondenserande)
• Display: tresiffrig, röd LED, höjd 14,2
• Ingångar: 1 eller 2 sensorer PTC / NTC.konfigurerbara
• Relä:.konfigurerbar
• Kompressor: normalt öppen kontakt 8(3)A, 250V
• Defroster: NO-kontakt 8(3)A, 250V
•
  Fläkt: normalt öppen kontakt 8(3)A, 250V˜ Larm- eller hjälprelä: normalt öppen kontakt 8(3)A, 250V
• Ytterligare utgång: akustiskt larm
• TTL-utgång: seriell anslutning för XJ500 och snabbknapp
• Datalagring: icke-flyktigt minne (EEPROM)

Mätområde:

• PTC-givare: -50°C till 150°C
• NTC-givare: Från -50°C till 110°C
• Upplösning: 0,1°C
• Mått B/H/D: 74 x 32 x 70 mm
• Utskärning B/H: 71 x 26 mm

Beställ transformator och givare separat!

Vad används den digitala Dixel Universa-regulatorn UNIV -4 R till?

Universal-R kan direkt ersätta följande styrenheter och även många andra som inte är listade.

Vem på fältet/räddningstjänsten känner till problemet „att inte ha rätt“ regulator i fordonet.



:


Serviceapplikation - Modeller och givartyper LAE MTR11/T1RDS, MTR11/T1RES, SDU11/T1RES, SDU11/T1REBS, SDU112, MCDU11/T1RDS/1, MCDU11/T1RDS/2,




MCDU11/T1RDS/3, CDC112/T1R2S, CDC112/T1RES, CDC112/T1RBS, SDU12/TORES, SDU12/TOREB, SDU12/TORD, SDU12TORDC, LDU151E, LDU152E, CDC112/T1R2, CDC112/T1R3BCarel:

IR32S, IR32Y, IR32C, CR32S, CR32T, CR32X, CR32Y, PJ32S, PJ32X, PJ32CEliwell

EWPC901, EWPC902, EWPC961, EWPC970, EWPC971, EWPC974, EWPX977A, EWTC101, EWPX161, EWPX161AR, EWPX170, EWPX171, EWPX174,


EWPX174AR, EWPX117A, EWPX185 (utan realtid), IC901, IC902, ID961, ID961LX, ID970, ID970LX, ID971, ID971LX, ID974, ID974LXSAE

RT31, RC31, RC31-1000, RC31-0100, RC32-0000, RC33, DC31 (PTC)Intek

RK31, RK32, RK33, TK31, DK31 (PTC)Alla

EC3-120, EC3-130, EC3-131, EC3-110, EC3-111, EC3-180, EC3-181, EC3-185, FK200A, FK201A, FK201T, FK202A, FK202T, FK203B, FK203C, FK203T, FK214ADixell

XR110C*, XR120C*, XR130C*, XR140C*, XR150C*, XR160C*, XR170C*, XR10C, XR20C, XR30C, XR40C, XR50C, XR60C, XR70C, *inte RS485-versionTeddingtoneK-R31, EK-R32, EK-R33Danfoss

EKC201-084B7005, EKC201-084B7008, EKC201-084B7011, EKC201-084B7012, EKC201-084B7006, EKC201-084B7007, EKC201-084B7009, EKC201-084B7010Penn

MR1PM12R-1C, MR1PM230R-1C, MR2PM12R-1C, MR3PM12R-2C, MR4PM12R-2CBeta

RD31, RT31, BL21, RC31, BL32, RC32, BL33, RC33
